特征：
1)在横向低倍试片上可以看到带有金属光泽的、与原钢组织不同的金属(图1-a为圆钢低倍试片照片的四分之一)；
2)多在钢锭尾部出现；
3)纵向断口上呈现条状组织(图1-b)；
4)在显微镜下看，金属夹杂处与原组织呈两种不同的组织(图1-c)。
图1-a
图1-b

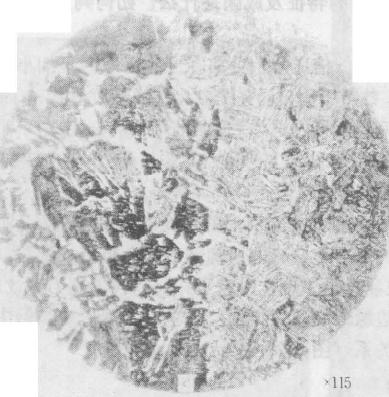

图1-c
成因：
1)冶炼温度低废钢未熔化；
2)出钢槽、钢包中有残钢；
3)钢瘤落入模中；
4)钢锭铁牌、吊环落入模内；
5)其他合金偶然进入钢中。
判定及处理方法：
1)允许分锭盘、分锭、分段复验判定；
2)难以分清者判废或改作次要用途。
